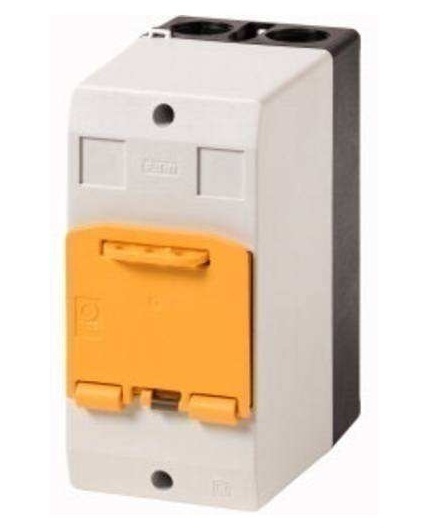

Eaton CI-PKZ01-SVB Leergehäuse Aufbau - Testbericht

Schritt 1: Lieferumfang prüfen

Überprüfen Sie den Lieferumfang des Leergehäuses. Stellen Sie sicher, dass alle Teile vorhanden sind, einschließlich des Gehäuses, der vorhängeschloss-sperre in Gelb und der Bedienungsanleitung.

Schritt 2: Montage der Klemme für PE(N)-Anschluss

Montieren Sie die integrierte Klemme für den PE(N)-Anschluss, indem Sie sie an der entsprechenden Stelle im Leergehäuse befestigen. Verwenden Sie dazu die mitgelieferten Schrauben.

Schritt 3: Vorbereitung der Leitungseinführungen

Bereiten Sie die Leitungseinführungen vor, indem Sie die vorgeprägten M25-Einführungen oben und unten am Gehäuse öffnen. Entfernen Sie dabei vorsichtig die vorgeprägten Teile.

Schritt 4: Einbau des PKZM01

Bauen Sie den PKZM01 in das Gehäuse ein. Achten Sie darauf, ihn sicher zu befestigen und alle Anschlüsse ordnungsgemäß anzuschließen.

Schritt 5: Absperrung in Nullstellung

Stellen Sie sicher, dass der PKZM01 in der Nullstellung abgesperrt ist. Dadurch wird verhindert, dass unauthorisierte Personen Zugriff auf das Gehäuse haben.

Schritt 6: Vorhängeschloss anbringen

Bringen Sie das mitgelieferte vorhängeschloss an der vorhängeschloss-sperre in Gelb an, um den Zugriff auf das Gehäuse zu beschränken und somit eine zusätzliche Sicherheit zu gewährleisten.

Schraubenzieher, Schrauben

Für die Montage der Klemme für den PE(N)-Anschluss benötigen Sie einen Schraubenzieher und die mitgelieferten Schrauben.

PKZM01, vorhängeschloss

Benötigte Elemente für den Aufbau sind das PKZM01 und das mitgelieferte vorhängeschloss.
